MuM BIM Booster Planung

Mehr Effizienz beim Planen, Ausschreiben und Koordinieren

Der MuM BIM Booster ist die unverzichtbare Funktionssammlung zu Autodesk Revit und sorgt für deutliche Effizienz in Ihren (BIM-)Prozessen. Das Modul BIM Booster Planung holt mit den Auswertungen alles raus, was in Ihrem BIM-Modell steckt - genau nach Ihren Kriterien.

BIM Booster Planung enthält spezielle Funktionen, wie die Schlitz- und Durchbruchsplanung, die den BIM-Workflow zwischen Gebäudetechnik-Planern und Architekten noch einfacher gestalten.



Im eShop bestellen
Haben Sie Fragen?

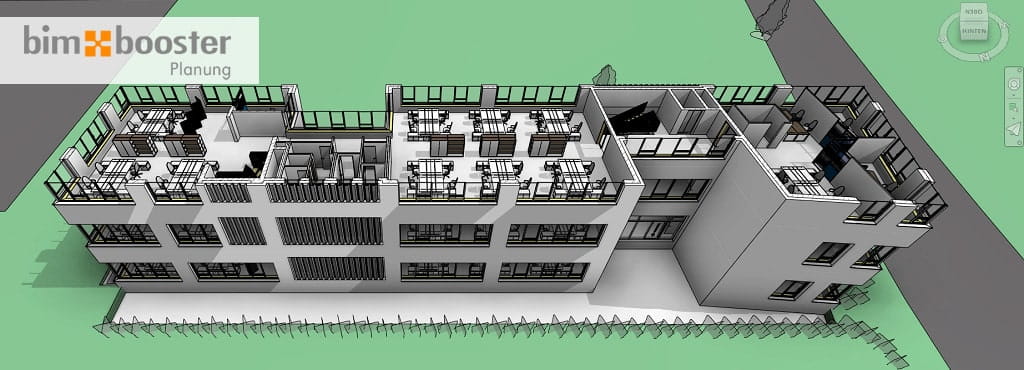

Beliebte Funktionen für Architekten werden im folgenden Video kurz vorgestellt.

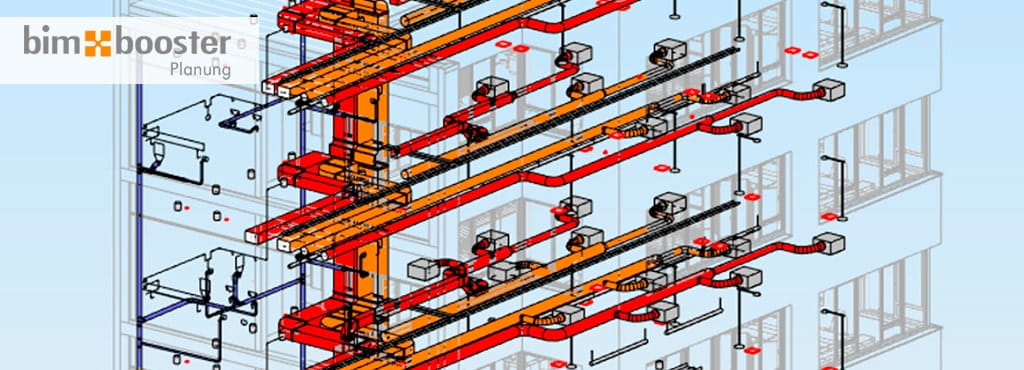

Beliebte Funktionen aus dem TGA-Bereich werden im folgenden Video kurz vorgestellt.

Highlights des MuM BIM Booster Planung:

  • Ausbauflächen – Berechnung von kompletten Raumausbauten wie Wandbelag, Decke, Boden ...
  • Auswertung – Import und Export von Listen und Auswertungen mit Excel
  • Bibliothek – Revit-Familien suchen, finden und verwalten
  • Fussbodentool – Einfaches Erstellen + Auswerten ein- und mehrschichtiger Böden
  • Raumbuch – Auswertung aller raumrelevanten Bauteile in einem Report
  • Parameterverwaltung – Revit-Attribute fest im Griff
  • Wandabwicklung – automatisiertes Generieren von Wandansichten
  • Anzeige ARC- und MEP-Räume in 3D, Kontrolle + Auswertung von Raumvolumen
  • Schlitz- und Durchbruchsplanung
  • Fussbodenheizung (Übergabe der Parameterwerte an Berechnungsprogramme)
  • Hänger, Konsolen und Rohrschellen Modellierung
  • Automatische Heizkörperanbindung (auch mehrere HK auf einmal)
  • Rohrdämmung nach DIN/EnEV

NEU in Version 2024 und in der Update-Version 2023.2.0.0:

  • Legendentool – automatisches Erstellen einer Legende auf einem Plan
  • Erweiterung der Funktion Hänger/Konsolen
  • App Kollisionsanalyse (einige Funktionen der Schlitz- und Durchbruchsplanung wurden ausgegliedert, so dass der Workflow zwischen den Projektpartnern auch ohne den MuM BIM Booster funktioniert)

Funktionen im Detail:

Mit der Bibliothek können Sie nicht nur Familien, sondern auch Projekte, Rasterbilder, Beschriftungen sowie Detailelemente suchen und laden. Diese können übersichtlich gefiltert und/oder editiert werden. Auswertung von Schallschutzwänden, Zweiflüglige Türen oder Fenster mit Rundbogen? – Bitte schön: Sie wählen, ob Sie die angezeigten Datensätze als Grafik im Projekt direkt selektieren oder eine Liste mit allen Parametern erstellen möchten. Über 100 anpassbare Vorlage-Listen sind enthalten. Besonders praktisch: Sie können die Ergebnisse der Auswertung in Excel exportieren, bearbeiten und ins Revit-Modell zurückschreiben. Mit dem BIM Booster können Sie auch für mehrere Räume gleichzeitig Fußböden oder Wandabwicklungen generieren. Auch sehr beliebt ist die Funktion Öffnungen. Dabei werden 2D-Skizzen nach Ihren Angaben auf Knopfdruck in Fenster oder Türen umgewandelt.

Videos zu den Funktionen:
  • Ausbauflächen - Berechnen von kompletten Raumausbauten, wie Wandbelag, Decke, Boden ...
    Eine neue, sehr sinnvolle Funktion ist die BIM Booster Ausbaufläche. Kunden reagieren auf diese Lösung äusserst positiv, ist doch eine Auswertung der Ausbauflächen mit Revit faktisch nicht möglich.
  • Auswertung - Im- und Export von Listen und Auswertungen mit Excel
    Besonders wertvoll ist die bidirektionale Excel-Schnittstelle. Vor allem der Export der Listen aus dem Modell und der Import von extern ergänzten Listen zurück in das Modell erleichtern den Planungsalltag enorm.
    Beispiel Türlisten:
    Mit Hilfe des BIM Booster erzeugen Sie eine Excel-Liste aus Ihrem Revit-Plan, geben diese zum Bemustern an den Bauherren und lesen sie anschließend wieder in das Modell ein (BIM-Workflow).
  • Bibliothek - Revit-Familien suchen, finden und verwalten
    Mit der Bibliothek im Praxispaket Architektur lassen sich Familien und Projekte perfekt verwalten. Über Such- und Filterfunktionen, verbunden mit der visuellen Darstellung, sind relevante Objekte in kürzester Zeit gefunden.
  • Fussbodentool - Einfaches Erstellen und Auswerten ein- und mehrschichtiger Böden
    Das Fußbodentool wird von den Anwendern als eine der effizientesten Funktionen im BIM Booster gesehen. Mit wenigen Klicks lassen sich mehrschichtige Fußböden erstellen und auswerten. Die Zeitersparnis ist enorm!
  • Raumbuch - Auswertung aller raumrelevanten Bauteile in einem Report
    Ein Raumbuch zu erstellen ist in Revit faktisch nicht möglich. Das BIM Booster Raumbuch schafft eine Möglichkeit, ein qualitativ hochwertiges Raumbuch aus dem Modell zu erstellen.
  • Wandabwicklung - automatisiertes Generieren von Wandansichten
    Viele Anwender betrachten das Erstellen von Wandansichten im puren Revit als aufwendig und zeitraubend. Die Funktion Wandabwicklung wurde aus diesem Grund nach Vorgabe unserer Kunden entwickelt.
  • 3D-Räume - Anzeigen der Räume in 3D, Kontrolle und Auswertung von Raumvolumen
    Viele Kunden bemängeln, dass der Raum in Revit kein echtes Objekt ist und in 3D-Ansichten nicht angezeigt werden kann. Besonders wichtig im BIM Booster ist den Kunden die grafische Kontrolle der 3D-Räume und die selektive Darstellung nach Raumart.
  • IFC-Qualität - Fehler beim Export von IFC-Dateien vermeiden
    Die Qualität einer IFC-Datei steht und fällt mit der richtigen Zuweisung der Parameter. Mit dem BIM Booster sind die Anwender in der Lage, die Richtigkeit der für den Export notwendigen Parameter auf einfache Weise zu prüfen. Die Änderung auf den richtigen Wert ist mit wenigen Klicks getan und Mehraufwand aufgrund fehlerhafter IFC-Exporte vermieden.

Funktionen im Detail:

Der BIM Booster nimmt Ihnen Fleißarbeit ab und schafft einen enormen Zeitgewinn. Wie stellen Sie auch bei großen Bauprojekten sicher, dass sämtliche Heizkörper korrekt angeschlossen sind? Wie können Sie sich das Zeichnen der Rohre einer Fußbodenheizung sparen und doch alle Parameter an die Berechnungssoftware für Heizungsauslegung übergeben? Mit dem BIM Booster erledigen Sie diese Arbeit mit wenigen Klicks. Das spart viel Zeit und bringt enorm viel Sicherheit. Die Software ermöglicht außerdem eine bessere Zusammenarbeit aller Planungspartner. Die SuD Planung ist ein guter Indikator für die Qualität der Zusammenarbeit aller Projektbeteiligten. Der BIM Booster ermittelt die Positionen aller nötigen Durchbrüche und Aussparungen – zum leichten Austausch mit Architekten und Statikern.

Videos zu den Funktionen:
  • Durchbruchsplanung - Durchbrüche interdisziplinär organisieren
    Die Durchbruchsplanung stellt für Gebäudetechniker wie auch Architekten oft ein wesentliches Problem dar. Zunächst muss die Kollision (zum Beispiel Rohr mit Wand) erkannt und der Durchbruch manuell erzeugt werden. Das ist fehlerträchtig und zeitintensiv. Der BIM Booster erkennt Kollisionen und erzeugt Durchbrüche im Modell. Sämtliche technischen Informationen zum Durchbruch sind in der Familie enthalten, somit kann automatisch beschriftet werden. Die Kommunikation der Durchbrüche zwischen Fach- und Objektplaner erfolgt mittels Textdatei. Das Modell muss dazu nicht übertragen werden.
  • Parameterverwaltung - Anlage und Verwaltung von Parametern
    Neue Parameter in Autodesk Revit anzulegen, Eigenschaften zu setzen und die jeweiligen Kategorien zuzuweisen ist oft sehr zeitaufwendig. Mit der Parameterverwaltung im BIM Booster können Sie Benutzer-, Hersteller- und Firmenparameter schnell und komfortabel hinzufügen oder ändern.
  • Rohrdämmung – Automatisiertes Dämmen nach DIN und EnEV
    In Autodesk Revit MEP ist das Isolieren von Rohren möglich, jedoch stellen Rohrstränge mit unterschiedlichen Rohrstärken eine Herausforderung dar. Gemäss EnEV und DIN 1988 gibt es Regeln für die Dämmungsstärke, so erhalten Rohre DN 32 eine 30mm Dämmung, Rohre DN 50 eine Dämmung von 50mm. Mittels BIM Booster erfolgt die Berechnung und die Konstruktion der Dämmung automatisch! Das wiederum sorgt für einen erheblichen Zeitgewinn.
  • Feuerwiderstandsinformationen an Brandschutzklappen übertragen
    Brandschutztechnische Angaben sind besonders in der TGA sehr wichtig. Das ist unbestritten. Dem sind wir in dem MuM BIM Booster nachgegangen und haben eine Funktion programmiert mit der diese Informationen aus dem verlinkten Architekturmodell auf die Brandschutzklappen in der TGA übertragen werden können.
    Sollte in dem Architekturmodell der Parameter Brandschutzklasse oder Feuerwiderstandsklasse mit Werten befüllt sein, greifen wir die Informationen mit unserem Tool ab und übertragen sie an die Brandschutzklappen in dem TGA Projekt.
    Auf diese Art und Weise können wir auch auf andere Parameterwerte aus verlinkten Dateien zugreifen und an Elemente in dem TGA Projekt übertragen.

  • Heizkörperanbindung - Schnelle und normgerechte Anbindung an das Leitungsnetz
    Der TGA-Konstrukteur muss in Autodesk Revit sehr präzise arbeiten, um Heizkörper mit dem Rohrsystem zu verbinden. Dieses dauert in einem mittleren Bauvorhaben zumeist mehrere Stunden und ist sehr fehleranfällig. Mit dem BIM Booster lässt sich dies schnell, technisch korrekt und kollisionsfrei umsetzen. Die verbauten Formteile können direkt als Revit-Liste oder mittels BIM-Booster-Auswertung ausgegeben werden.
  • Die Hans Lamers GmbH & Co. KG, Bauunternehmung aus Jülich, arbeitet seit Anfang 2019 mit dem BIM Booster. Der reibungslose Datenaustausch mit der AVA-Software iTWO von RiB ermöglicht Flexibilität und erleichtert die Nutzung im laufenden Betrieb. Die einfache Verarbeitung von BIM-Daten in der Kalkulation war für die Kaufentscheidung ausschlaggebend.

  • Die DGI Bauwerk Gesellschaft von Architekten mbH aus Berlin hat sich für den BIM Booster entschieden. Ausschlaggebend war die BIM-Booster-Schnittstelle für Autodesk Revit zur Softwarelösung ORCA AVA.

  • Seit Ende 2018 setzt die Codema International GmbH aus Offenbach den BIM Booster erfolgreich im BIM-Prozess ein. Er dient zur Unterstützung beim Erstellen von Raumbüchern sowie bei der Ausgabe von Tür- und Fensterlisten aus Revit Architecture. Die damit verbundene Flexibilität und Dynamik steht bei jedem Projekt im Vordergrund.

  • Die Haumann + Fuchs Ingenieure AG aus Traunstein hat ihre BIM-Booster-Lizenzen aufgestockt. Neben der Standardfunktionalität wird die Kalkulation und die darin enthaltene offene AVA-Schnittstelle genutzt und die klassische Arbeitsweise mit Autodesk Revit optimiert.

  • Die PUNKTEINS GmbH, Generalplaner aus Hamburg, stattet weitere Arbeitsplätze mit dem MuM Praxispaket Architektur (Bestandteil des BIM Booster) aus und geht damit den nächsten Schritt für eine höhere Effizienz bei der Planung mit Autodesk Revit.
Kaiser-AMM 458x458

BIM-Integration für Strom

eXs bringt BIM und Elektroplanung auf ein neues Level.
Werner Sobek AG

Engineering, Design und Nachhaltigkeit – mit BIM

Der BIM Booster von MuM ist für die Werner Sobek AG ein unverzichtbares Hilfsmittel; das BIM Ready Ausbildungsprogramm macht die Teams fit für mehr Effizienz bei BIM-Projekten.
buerohauser GmbH & Co KG

BIM mit MuM: Erfolgreiche Strategie

Die buerohauser GmbH & Co. KG vereinheitlicht ihre IT-Werkzeuge für Architektur, Innenarchitektur und Tragwerksplanung.
Dreihans GmbH

Bereit für die Zukunft des Bauens

Die Dreihans GmbH sieht große Kosteneinsparungen durch BIM.
Quintus Ingenieurbau GmbH

BIM – von Anfang an richtig

Die Qintus Ingenieurhaus GmbH & Co. KG in Hamburg setzt auf Software von Autodesk und Thinkproject und auf Begleitung von MuM.
TGA Consulting

Ein Partner für New Work

Der MuM BIM Booster unterstützt agiles Arbeiten bei der TGA Consulting AG.

Hausbau mit BIM

Für ihre Architektenhäuser in Fertigbauweise braucht die Hauck Hausbau GmbH Holz, Ideen, Software und MuM

Klein, fein, BIM

Die ALP Ingenieur GmbH & Co. KG macht aus Architekturplänen 3D-Modelle und vermeidet mit der Modellprüfung des BIM Booster Fehler.

MuM für alle (Anwendungs-)Fälle

Bei der Lindner Group baut MuM mit Ausbildung, Beratung und Software Brücken zwischen unterschiedlichen Applikationen verschiedener Hersteller.

Von Revit nach BIM

BIM Ready und strategische Begleitung durch MuM sichern der pbs Ingenieure GmbH den BIM-Erfolg.
Dressler Bau GmbH

Kurze Wege in die Praxis

Das Schulungskonzept von MuM macht es Dreßler Bau leicht, BIM-Theorie effektiv in die Kalkulationspraxis umzusetzen.
Die BMS² GmbH generiert mit dem MuM BIM Booster 95 Prozent ihrer Leistungsverzeichnisse automatisch

Fast vollautomatisch

Die BMS² GmbH generiert mit dem MuM BIM Booster 95 Prozent ihrer Leistungsverzeichnisse automatisch.

Die Wissenschaft hat festgestellt ...

Der BIM Booster von MuM erweist sich bei einer wissenschaftlich fundierten Marktanalyse als optimale Lösung für RIEDERBAU.
Kundenreferenz Gustav Epple GmbH

BIM beim Bauen

Bei der Gustav Epple Bauunternehmung GmbH hilft der MuM BIM Booster, digitale Gebäudemodelle für mehr als nur die Massenermittlung zu nutzen.
Kundenreferenz Scherr+Klimke

Ausgezeichnet ausschreiben

Mit dem BIM Booster von MuM verbessert die Scherr+Klimke AG Massenermittlung und Qualitätsmanagement
Kundenreferenz ig Ludwig

Weil TGA ein Maßanzug ist

Die Ludwig Ingenieurgesellschaft für Technische Gebäudeausrüstung mbH in Traunstein setzt voll auf BIM.
Kundenreferenz

Fertig denken!

Integrale Planung mit BIM bringt Werknetz Architektur Planungssicherheit.
Zietz

Vom Zahlenwerk zum Bauwerk

BIM Ready eröffnet der ZIETZ GmbH neue Geschäftsmöglichkeiten.
Kundenreferenz HUK

Zeit für gute Architektur

Hild und K Architekten haben mit BIM Ready von MuM in ihrem Büro Building Information Modeling etabliert.
Kundenreferenz Nattler Architekten

Die Power von BIM

Kundenwünsche bestmöglich umsetzen – das ist Anspruch der Nattler Architekten in Essen, einem der ersten „BIM-Power-User“.
Kundenreferenz ADK Modulraum

Große Legosteine

ADK Modulraum stellt mit Autodesk Revit die Weichen für eine durchgängige BIM-Planung im Modulbau.
Kundenreferenz Hagebau

Die Baumarktmacher

Mit Software und Beratung von MuM reduziert hagebau die Planungszeit für Baumärkte um mehr als 10 Prozent.
Soul Architects

Revit bringt Kreativität und Geschwindigkeit zusammen

SoulArchitects haben das Zusammenspiel von Kreativität, Zeichengenauigkeit, einem hohen Grad an 3D-Planung und Schnelligkeit mit Autodesk Revit Architecture perfektioniert.
In unseren Videos stellen wir Ihnen Funktionen des BIM Booster im Detail vor:
Alle Videos im Überblick
In den verschiedenen Webinar-Aufzeichnungen erhalten Sie einen kurzen Überblick über die Funktionspalette des MuM BIM Boosters:

Blog-Beiträge

Zusammenspiel von Softwareprodukten in Hochbauprojekten – Ein Beispiel aus der Praxis

Zusammenspiel von Softwareprodukten in Hochbauprojekten – Ein Beispiel aus der Praxis

von Alexander Schleicher | 19.08.2021

Viele unserer Kunden, die mit BIM beginnen möchten, stehen meist vor der Frage welches Softwareprodukt Sie dafür verwenden sollen. Hier zeigt sich ein Trugschluss. BIM ist keine neue Software, sondern eine Arbeitsmethode. Hier kommen auf Basis definierter Ziele, aus denen sich die sogenannten Anwendungsfälle ergeben, die verschiedensten Produkte in den unterschiedlichsten Konstellationen zusammen.

Zum Beitrag »

Podcast: Anwendungsfall 5D - Mengenermittlung

Podcast: Anwendungsfall 5D - Mengenermittlung

von Hubert Schreiner | 08.05.2020

Michael Benrath und Hubert Schreiner erörtern in diesem Podcast den BIM-Anwendungsfall Mengenermittlung am Beispiel unserer Kunden.

Zum Beitrag »

  • OPS | MuM BIM Booster | Planung - Gebäudetechnik | Grundlagen | 1-tägig

    Der MuM BIM Booster von Mensch und Maschine wurde entwickelt, um die tägliche Arbeit mit Autodesk Revit MEP mit einem hohen Maß an Effizienz und Wirtschaftlichkeit zu versehen. (BIM-) Prozesse, die oft nur mit erheblichem Aufwand durchzuführen sind, erfahren durch den MuM BIM Booster eine deutliche Optimierung.

    Der MuM BIM Booster Planung Gebäudetechnik – ein Teilpaket des BIM Booster – erweitert Autodesk Revit MEP um viele wertvolle Zusatzfunktionen und TGA-spezifische Inhalte.

    MuM Online-Präsenzseminar

    Um an unseren Online-Präsenzseminaren teilnehmen zu können, benötigen Sie lediglich zwei technische Voraussetzungen.

    Der Zugriff auf Ihren persönlichen CAD-Arbeitsplatz erfolgt über die AWS Cloud (Amazon AppStream). Zur Audio- und optionalen Videoübertragung verwenden wir Microsoft Teams. Hierbei muss nicht zwingend eine Software installiert werden. Der CAD-Arbeitsplatz sowie das Teams-Meeting sind via Browser erreichbar. Wir empfehlen optimalerweise die Teilnahme mit zwei Bildschirmen. An einem Bildschirm befindet sich Ihr CAD-Arbeitsplatz und den zweiten nutzen Sie für das Teams-Meeting.

    Details & Anmeldung

Seminare MuM BIM Booster

Downloads

Testversion MuM BIM Booster (Alle Module) herunterladen

Vielen Dank für Ihr Interesse! Bitte tragen Sie Ihre Daten ein. Sie erhalten anschließend eine E-Mail mit dem Link, unter dem Sie Ihre 30-Tage-Testversion herunterladen können. Die mit * gekennzeichneten Felder sind Pflichtfelder.

Ihre Daten

Alle Pakete des BIM Booster sind vollständig in Autodesk Revit integriert und werden automatisch gemeinsam damit gestartet.

Systemvoraussetzungen:

Der BIM Booster 2024/2023/2022 mit Autodesk Revit 2024/2023/2022 ist lauffähig unter den Betriebssystemen
  • Microsoft Windows 10/64 Bit.
Für die Auswertung gilt
  • Microsoft Excel ab Version 2002
  • Microsoft Excel 2000 mit kleinen Einschränkungen
