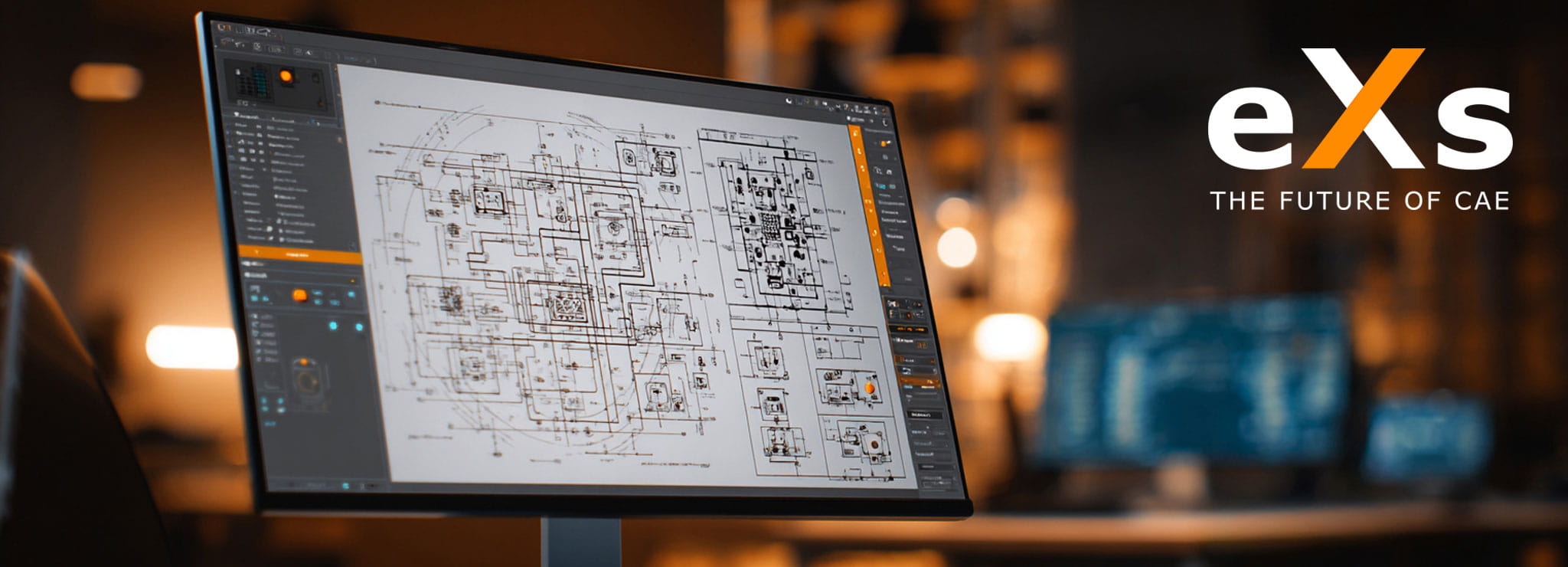

Für alle Disziplinen nur noch ein Werkzeug: eXs, das CAE-System von MuM. Ob "nur mal schnell" Entwürfe mit Blockschaltbildern skizziert werden oder daraus eine anspruchsvolle Kraftwerksdokumentation von 12.000 Seiten erstellt wird - mit eXs können jegliche Arten von Schemata und Schaltplänen dokumentiert werden, und das fachbereichsübergreifend.
Das integrierte AutoCAD bietet nahezu unendliche Freiheiten bei der Dokumentationserstellung, u.a. das Einfügen von Gebäudegrundrissen für die Elektroplanung.
von
Stefan Schweitzer
|
24.02.2026
Umbaumaßnahmen in der Anlage müssen entsprechend in der Dokumentation revisioniert und nachvollziehbar beschrieben werden. Hierbei unterstützt die interne Revisionsverwaltung von eXs optimal.
von
Stefan Schweitzer
|
13.01.2026
Eine Anlage „lebt“! In ihr finden fast täglich Umbau- oder Neubaumaßnahmen statt. Da ist es für die Planung und Durchführung sehr hilfreich, wenn in der Dokumentation die entsprechenden Anlagenkomponenten – ob an den Gebäuden oder technisch in den Schemaplänen –farblich als eine bestimmte Bauphase hervorgehoben können.
von
Stefan Schweitzer
|
08.12.2025
In der Praxis hat sich bei Anlagenbetreiber häufig über Jahre hinweg die Elektrodokumentation aus verschiedenen Quellen bzw. E-CAD Systemen – meistens im DWG/DXF-Format – in großer Zahl angesammelt. Die gesamte Dokumentation besteht aus einzelnen Dateien für Stromlaufpläne, Listen und Aufbauplänen. Diese dann abgelegt in einer Ordnerstruktur, aber ohne Bezug zueinander und ohne übersichtliche Bearbeitungs- und komfortablen Ausgabemöglichkeiten.
von
Stefan Schweitzer
|
19.11.2025
Im zweiten Film der mehrteiligen Serie „eXs für Anlagenbetreiber“ stellen wir das Einbinden von vorhandenen R&I-Fließbildern und 3D Anlagenmodelle in die Anlagendokumentation vor. Hierbei wird durch das geschickte Einfügen von eXs-Logik eine Verknüpfung zwischen den Planarten hergestellt, um über die Navigation innerhalb des Projektes die Übersicht zu behalten.
von
Stefan Schweitzer
|
04.11.2025
Anlagenbetreibern stehen oft mit 3D-Anlagenmodellen, Anlagengrundrissen und R&I-Fließbildern Dokumentationen bereits zur Verfügung. Die Elektroplanung mit Gebäudetechnik über EMSR-Technik bis hin zum Schaltschrankaufbau wird dann unabhängig davon und ohne logische Verknüpfungen zur vorhandenen Anlagenzeichnungen dokumentiert. eXs als Allrounder kann diese Aufgaben in nur einer einzigen Software realisieren: Die Erstellung der kompletten Elektrodokumentation mit Verwendung der anderen Planarten, alles zusammen in einem Anlagenprojekt. Und der große eXs-Vorteil: Mit dem integrierten AutoCAD-Kern können unterschiedliche Dateiformate ohne Verluste importiert werden.
von
Stefan Schweitzer
|
23.07.2025
Die Einsteigerversion eXs LT bietet als CAE-Software die optimalen Funktionen und Möglichkeiten für mechatronische Dokumentationen im kleineren und mittleren Umfang. Bereits mit eXs LT können Stromlaufpläne elektrischer Steuerungen und mit den Schemata hydraulischer oder pneumatischer Anlagen erstellt und miteinander logisch verknüpft werden. Mechanische Zeichnungen lassen mit allen üblichen CAD-Befehlen konstruieren oder von extern einfügen, denn der große Vorteil von eXs LT ist, dass ein AutoCAD und somit ein echtes CAD-System integriert ist.
von
Stefan Schweitzer
|
02.04.2025
In eXs können, wie in AutoCAD, R&I-Fließschemata erstellt werden, nur durch die logischen Funktionen viel schneller & komfortabler: Die Rohrleitungen werden automatisch angeschlossen, die Apparate, Geräte und Armaturen aus der umfangreichen Symbolbibliothek werden durchnummeriert, Messstellen werden verwaltet und Rohrleitungen erhalten Bezeichnungen & Eigenschaften.
von
Tom Quaglia
|
06.02.2025
Das Bahnumfeld stellt mit vielfach komplexen Gewerken und teilweise einmaligen technischen und betrieblichen Anforderungen, technische Fachplaner:innen vor umfangreiche Herausforderungen. Standardisierung und durchgehende Datenhaltung von der Projektidee bis zu Bestandsdokumentation sind hier der Schlüssel zum Erfolg. Wie hilft objektorientierte CAD-Software der Bahn? In diesem Blogbeitrag stellen wir die Anwendungsmöglichkeiten von eXs bei der DB Kommunikationstechnik GmbH, den Telekommunikationsprofis für Digitalisierung, vor.
von
Stefan Schweitzer
|
30.09.2024
Für die Vorbereitung der ausführenden Phasen in der elektrischen Gebäudetechnik ist eine Mengenermittlung der in der Planung vorgesehenen Komponenten erforderlich. Der Massenauszug kann als Grundlage für ein Leistungsverzeichnis dienen. eXs bietet hierfür die passenden Werkzeuge, um Herstellerdaten den Bauteilen zuzuweisen und per Knopfdruck die entsprechenden Listen zu erstellen. Die Erstellung der Ansicht des Verteileraufbaus rundet die Dokumentation ab.
von
Stefan Schweitzer
|
09.09.2024
Zur elektrischen Gebäudetechnik gehören auch Brandmeldeanlagen und Kommunikations- bwz. Sicherheitstechnik. Exemplarisch wird die Brandmeldetechnik in eXs vorgestellt: Die Symbole für Brandmelder lassen sich schnell in die Installationspläne platzieren, wo sie zu Brandmeldeschleifen zusammengefasst werden. Daraus wird dann das BMA-Schema erstellt. Eine Übersicht bietet eine Liste mit allen Brandmeldern.
von
Stefan Schweitzer
|
19.08.2024
Im Gegensatz zu reinen CAD-Systemen, die sich auf die grafische Gebäudetechnik beschränken, ermöglicht eXs das Anlegen und Verwalten von Stromkreisen mit ihren Komponenten direkt im Installationsplan. Auf Basis der definierten Stromkreise können Verteilerpläne per Knopfdruck automatisch generiert werden – die Stromkreisdaten werden dabei direkt in die Verteilerschaltungen übernommen. Für ein schnelles „Finden“ von Komponenten im Installationsplan bzw. in der gesamten Dokumentation ist der Navigator eine wertvolle Funktion.
von
Stefan Schweitzer
|
05.08.2024
Neben der Elektroplanung im 3D BIM-Modell wird immer noch die elektrische Gebäudetechnik auf herkömmliche Art & Weise in einem 2D CAD-Grundriss – meistens im DWG-Format – rein grafisch vorgenommen. Die zugehörigen Verteilerpläne werden zudem dann auch manuell erstellt. Um diese Arbeiten schneller und effizienter erledigen zu können, bietet für die Haustechnik eXs auch entsprechende Funktionen und Möglichkeiten. Und dank dem in eXs integrierten AutoCAD-Kern stehen die reinen CAD-Werkzeuge für zum Beispiel das Einfügen und Bearbeiten von Architekturzeichnungen zur Verfügung.
In dieser MuM e-Learning Grundlagenschulung lernen Sie, wie eXs Sie in Ihrer täglichen Arbeit professionell unterstützen kann und Sie eXs kompetent und effizient einsetzen.
In dieser MuM e-Learning Grundlagenschulung lernen Sie, wie eXs Sie in Ihrer täglichen Arbeit professionell unterstützen kann und Sie eXs kompetent und effizient einsetzen.
In diesem Seminar lernen Sie, wie Sie eXs professionell in Ihrer täglichen Arbeit einsetzen und optimal nutzen können. Zahlreiche praxisnahe Übungen helfen Ihnen, die Funktionsweise von eXs zu verstehen und die grundlegenden Funktionen sicher anzuwenden.
Nach der Schulung sind Sie in der Lage, Ihre Schema-Dokumentationen schnell, effizient und wirtschaftlich zu erstellen, zu zeichnen und auszugeben. Sie erwerben das nötige Wissen, um Projekte gezielt zu verändern, anzupassen und bestehende Automatismen für Auswertungen effektiv zu nutzen.
Mit wertvollen Tipps und hilfreichen Tools steigern Sie Ihre Produktivität im Umgang mit eXs und schaffen einen echten Mehrwert für Ihr Unternehmen.
In diesem Aufbauseminar vertiefen Sie Ihre Kenntnisse im Umgang mit eXs und lernen erweiterte Funktionen sowie effiziente Workflows für anspruchsvolle Aufgabenstellungen kennen. Aufbauend auf dem eXs Starter Seminar liegt der Fokus auf der praxisorientierten Lösung komplexer Anforderungen und der Optimierung Ihrer Schema-Dokumentationen mithilfe leistungsfähiger Werkzeuge.
Sie erfahren, wie Sie eXs gezielt für individuelle Projektanforderungen konfigurieren, bestehende Automatismen erweitern und Schaltschrank- sowie Layoutseiten erstellen. Darüber hinaus erhalten Sie Einblicke in fortgeschrittene Funktionen wie Symbolverwaltung, Alternativprojektierung und benutzerdefinierte Einstellungen.
Durch zahlreiche Übungen und Best Practices aus der Praxis steigern Sie Ihre Effizienz und erweitern Ihre Fähigkeiten, eXs als vielseitiges und effektives Tool in Ihrem Arbeitsalltag noch gezielter einzusetzen.
Um an unseren Online-Präsenzseminaren teilnehmen zu können, benötigen Sie lediglich zwei technische Voraussetzungen.
Der Zugriff auf Ihren persönlichen CAD-Arbeitsplatz erfolgt über die AWS Cloud (Amazon AppStream). Zur Audio- und optionalen Videoübertragung verwenden wir Microsoft Teams. Hierbei muss nicht zwingend eine Software installiert werden. Der CAD-Arbeitsplatz sowie das Teams-Meeting sind via Browser erreichbar. Wir empfehlen optimalerweise die Teilnahme mit zwei Bildschirmen. An einem Bildschirm befindet sich Ihr CAD-Arbeitsplatz und den zweiten nutzen Sie für das Teams-Meeting.
In diesem Seminar lernen Sie, wie Sie eXs professionell in Ihrer täglichen Arbeit einsetzen und optimal nutzen können. Zahlreiche praxisnahe Übungen helfen Ihnen, die Funktionsweise von eXs zu verstehen und die grundlegenden Funktionen sicher anzuwenden.
Nach der Schulung sind Sie in der Lage, Ihre Schema-Dokumentationen schnell, effizient und wirtschaftlich zu erstellen, zu zeichnen und auszugeben. Sie erwerben das nötige Wissen, um Projekte gezielt zu verändern, anzupassen und bestehende Automatismen für Auswertungen effektiv zu nutzen.
Mit wertvollen Tipps und hilfreichen Tools steigern Sie Ihre Produktivität im Umgang mit eXs und schaffen einen echten Mehrwert für Ihr Unternehmen.
Um an unseren Online-Präsenzseminaren teilnehmen zu können, benötigen Sie lediglich zwei technische Voraussetzungen. Der Zugriff auf Ihren persönlichen CAD-Arbeitsplatz erfolgt über die AWS Cloud (Amazon AppStream). Zur Audio- und optionalen Videoübertragung verwenden wir Microsoft Teams. Hierbei muss nicht zwingend eine Software installiert werden. Der CAD-Arbeitsplatz sowie das Teams-Meeting sind via Browser erreichbar. Wir empfehlen optimalerweise die Teilnahme mit zwei Bildschirmen. An einem Bildschirm befindet sich Ihr CAD-Arbeitsplatz und den zweiten nutzen Sie für das Teams-Meeting.
