BIM Booster - Funktionen im Detail

Welche Funktionen sind in den einzelnen Pakete des MuM BIM Booster enthalten?

Wählen Sie aus und informieren Sie sich in unseren Videos, welche Lösung am besten zu Ihren Anforderungen passt.

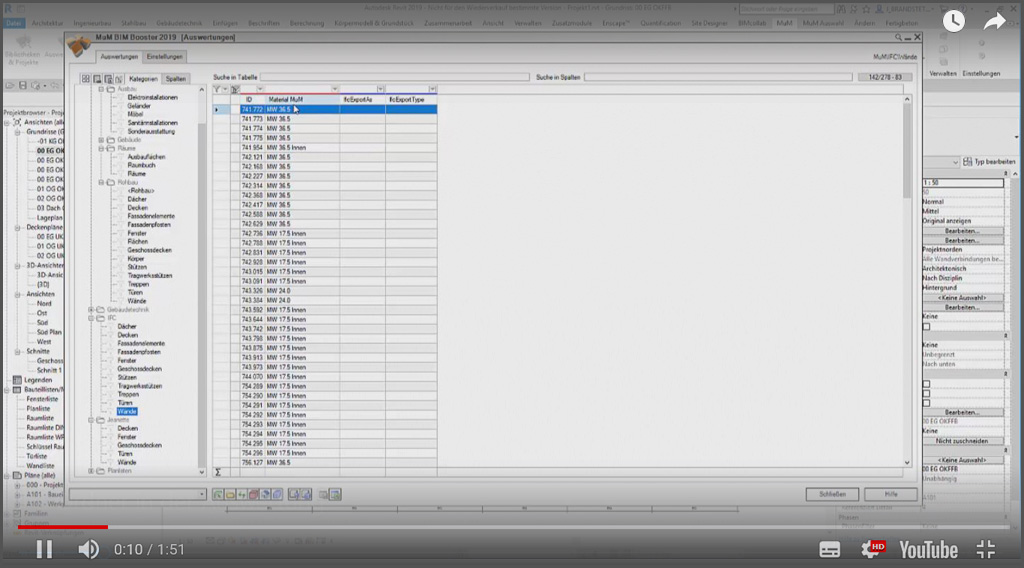

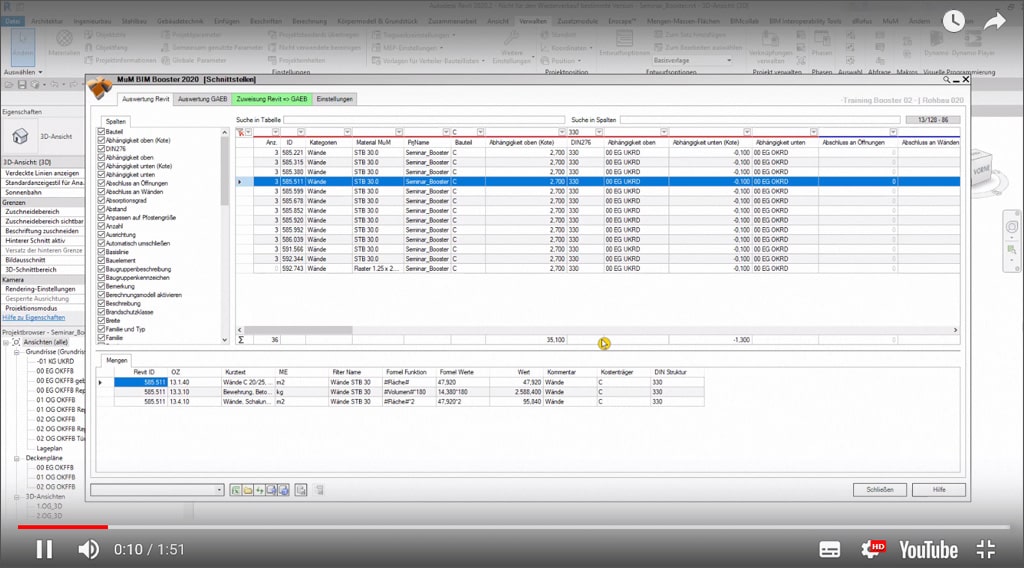

Kalkulation (IFC) - IFC-Datei importieren, prüfen und auswerten

Eine grosse Herausforderung für unsere Kunden stellt die kalkulatorische Auswertung von IFC-Modellen dar. Meist sind die Informationen an den Objekten so aufgebaut, dass diese nicht direkt verarbeitet werden können. Mittels BIM Booster wird die IFC-Datei vor Verarbeitung geprüft und für die Kalkulation (GAEB) aufbereitet. Durch den Blick auf die Attributsstruktur wird das Modell gläsern und kann für die Auswertung optimiert werden.

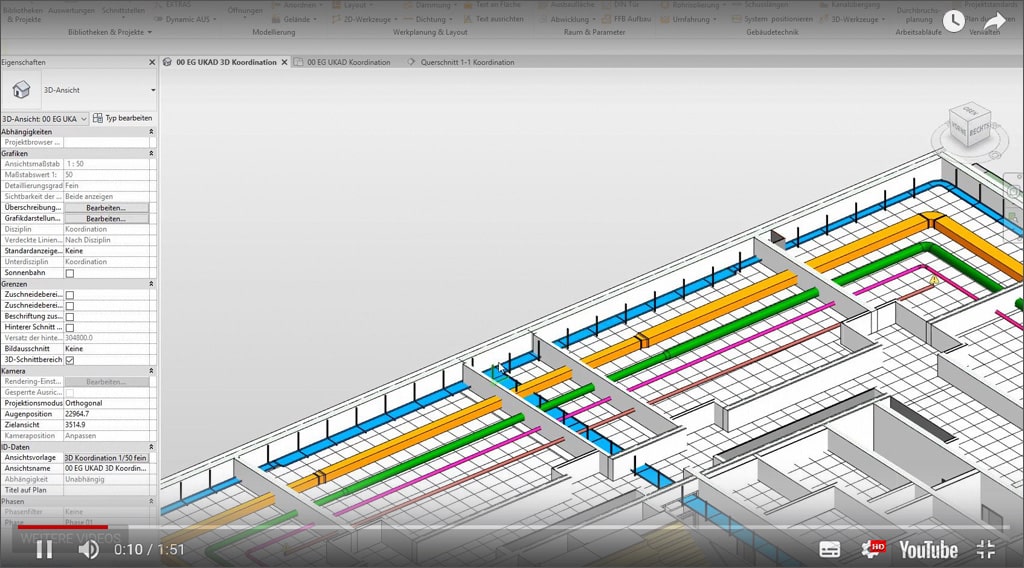

Hänger - Aufhängungen für Luftkanäle, Rohre und Kabeltrassen

Bei der Ausführungsplanung müssen die Aufhängungen der Leitungstrassen berücksichtigt werden. Autodesk Revit kann die Aufgabe leider nicht lösen. Der MuM BIM Booster bietet eine Funktion, der die aufzuhängenden Bauteile und deren Form automatisch erkennt. Unter Berücksichtigung verschiedener Einstellungen werden per Knopfdruck ganze Leitungstrassen aufgehängt. Selbstverständlich lassen sich exakte Stücklisten generieren, die für die Kalkulation und Bestellung verwendet werden können. Auch bei der Kollisionsanalyse werden die Hänger berücksichtigt.

Rohrdämmung – Automatisiertes Dämmen nach DIN und EnEV

In Autodesk Revit MEP ist das Isolieren von Rohren möglich, jedoch stellen Rohrstränge mit unterschiedlichen Rohrstärken eine Herausforderung dar. Gemäss EnEV und DIN 1988 gibt es Regeln für die Dämmungsstärke, so erhalten Rohre DN 32 eine 30mm Dämmung, Rohre DN 50 eine Dämmung von 50mm. Mittels BIM Booster erfolgt die Berechnung und die Konstruktion der Dämmung automatisch! Das wiederum sorgt für einen erheblichen Zeitgewinn.

Heizkörperanbindung – Schnelle und normgerechte Anbindung an das Leitungsnetz

Der TGA-Konstrukteur muss in Autodesk Revit sehr präzise arbeiten, um Heizkörper mit dem Rohrsystem zu verbinden. Dieses dauert in einem mittleren Bauvorhaben zumeist mehrere Stunden und ist sehr fehleranfällig. Mit dem BIM Booster lässt sich dies schnell, technisch korrekt und kollisionsfrei umsetzen. Die verbauten Formteile können direkt als Revit-Liste oder mittels BIM-Booster-Auswertung ausgegeben werden.

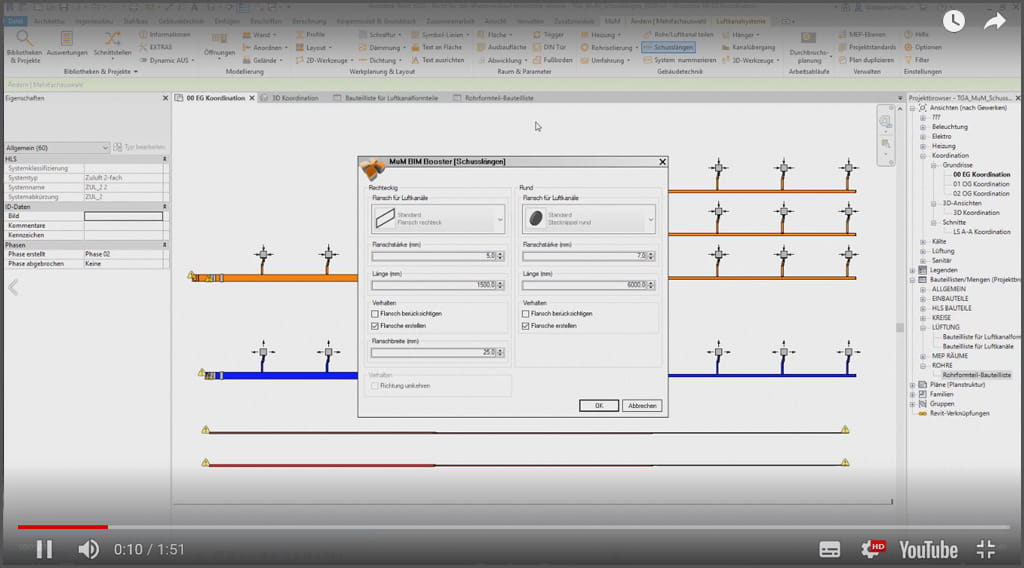

Schusslänge - Leitungsnetze in Teilstücke zerlegen

Bei der Konstruktion von Luftkanälen und Rohren in Autodesk Revit werden Teilstücke (sog. Schusslängen) nicht berücksichtigt. Leitungen werden - abhängig von den Räumlichkeiten – in der gesamten Länge konstruiert. Spätestens vor der Planabgabe und der Bestellung müssen die Leitungsnetze in einzelne Segmente zerlegt werden. Der BIM Booster bietet eine Funktion, die unter Berücksichtigung unterschiedlicher Einstellmöglichkeiten die Luftkanal- und Rohrnetze aufteilt.
