Plant 3D - ISO monochrome PDF-Ausgabe

von Manfred Lampert | Dienstag, 1. August 2023

AutoCAD Plant 3D ist die branchenspezifische Engineering-Lösung für die Prozessindustrie auf der Basis AutoCAD. Neben einer Umgebung zum Erstellen von PID’s verfügt AutoCAD Plant 3D über eine leistungsfähige Layoutmodellierung im 3D-Raum. Die Ergebnisse können in Form von orthogonalen Zeichnungen und von Rohrleitungsisometrien (ISO’s) dargestellt werden.

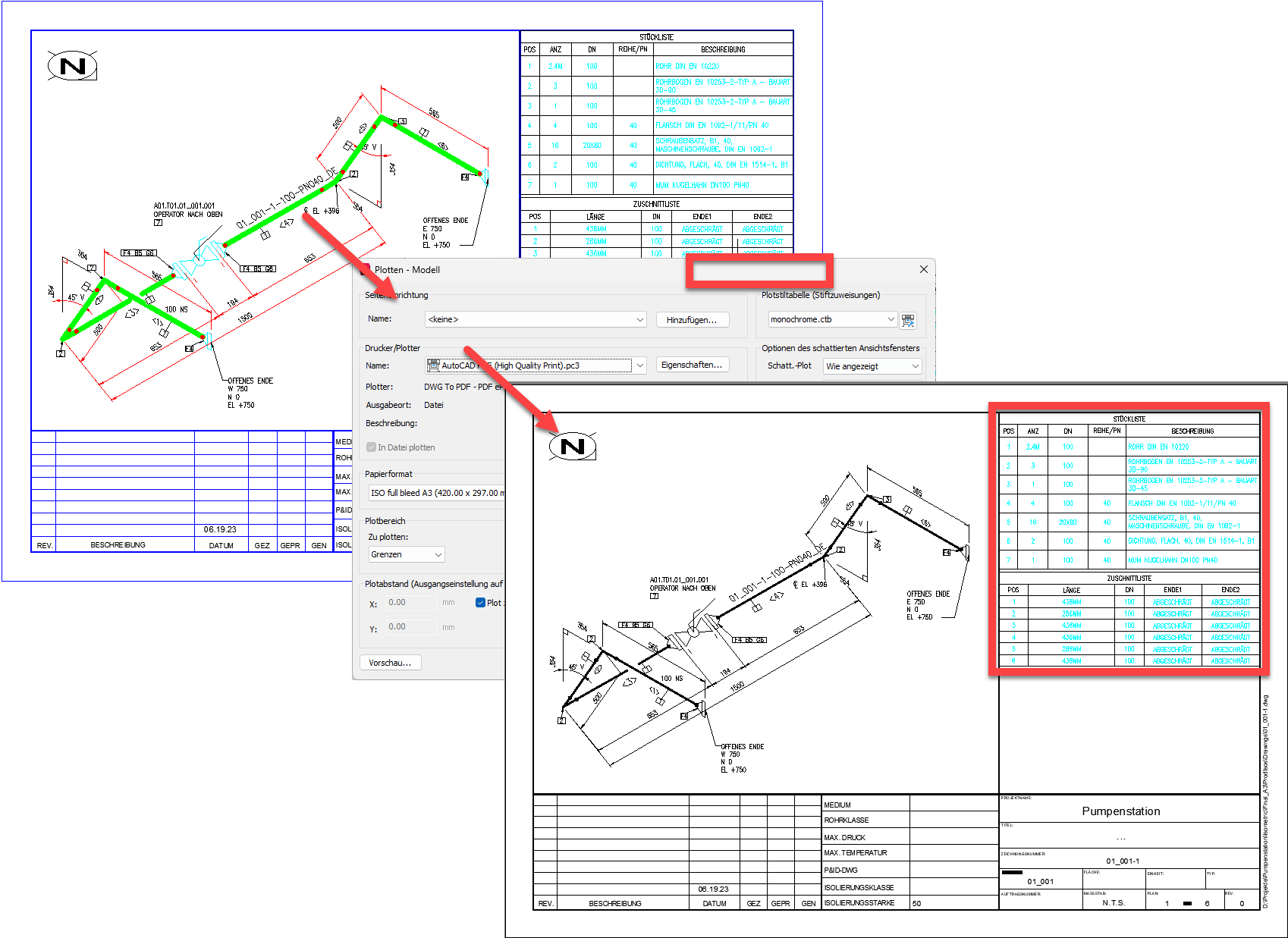

In AutoCAD Plant 3D werden bei ISO-Erstellung und PDF-Ausgabe trotz Verwendung einer monochromer Plotstiltabelle (*.ctb) die Texte der Stückliste in einer Farbe „ähnlich“ cyan dargestellt.



Der Grund liegt darin, dass standardmäßig für die Textfarbe eine RGB-Zuordnung 0,255,255 anstelle eine Farbe nach dem AutoCAD Color Index (ACI) verwendet wird. Farben nach ACI würde mit der Plotstiltabelle monochrome.ctb die Farbe 7 (schwarz/weiß) zugewiesen werden. Wie lässt sich dies anpassen?

Starten Sie die Projektkonfiguration ► Isometrische DWG-Erstellung ► Schriftfeld und Anzeige … Wählen Sie den ISO-Stil, dessen Einstellung Sie ändern möchten … ► Schriftfeld einrichten.



In den Tabellen (Stückliste, Zuschnittsliste, Schweißnahtliste) kann über die Daten-Zeile, deren Formatierung gesteuert werden.

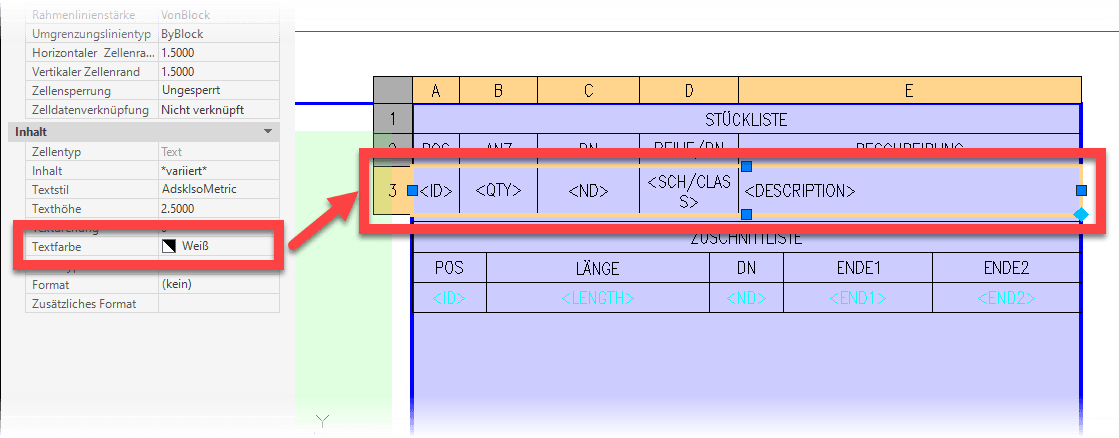

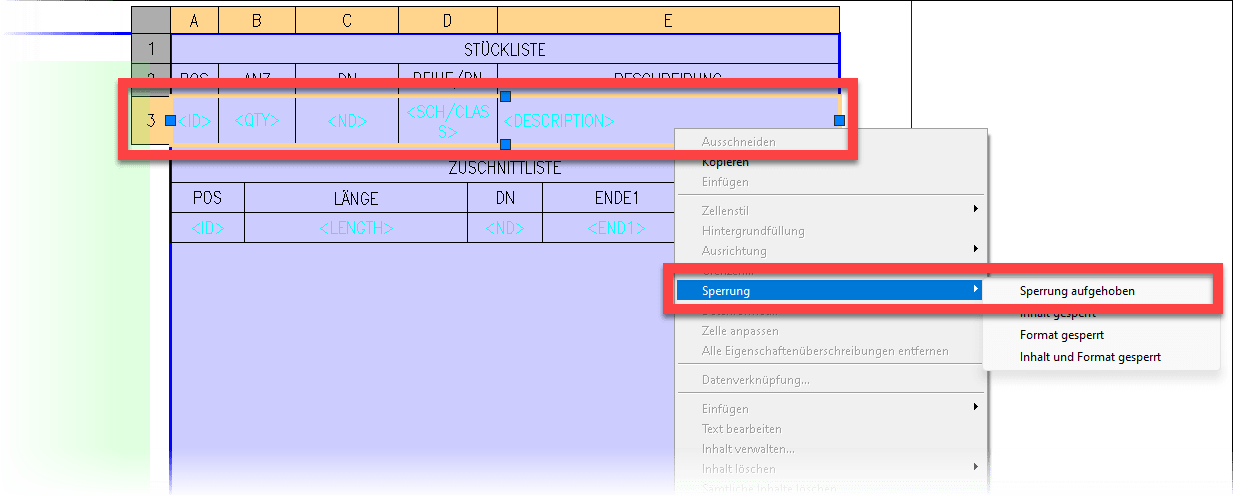

Markieren Sie die Zeile und heben Sie per RMT deren Sperrung auf. Nun können Sie die Textfarbe der Zeile auf 7 (schwarz/weiß) ändern.



Anschließend kann die Sperrung des Inhalts und des Formats wieder eingestellt werden und die Projektkonfiguration beendet werden.
Erstellen Sie eine neue ISO mit dem gleichen Stil.

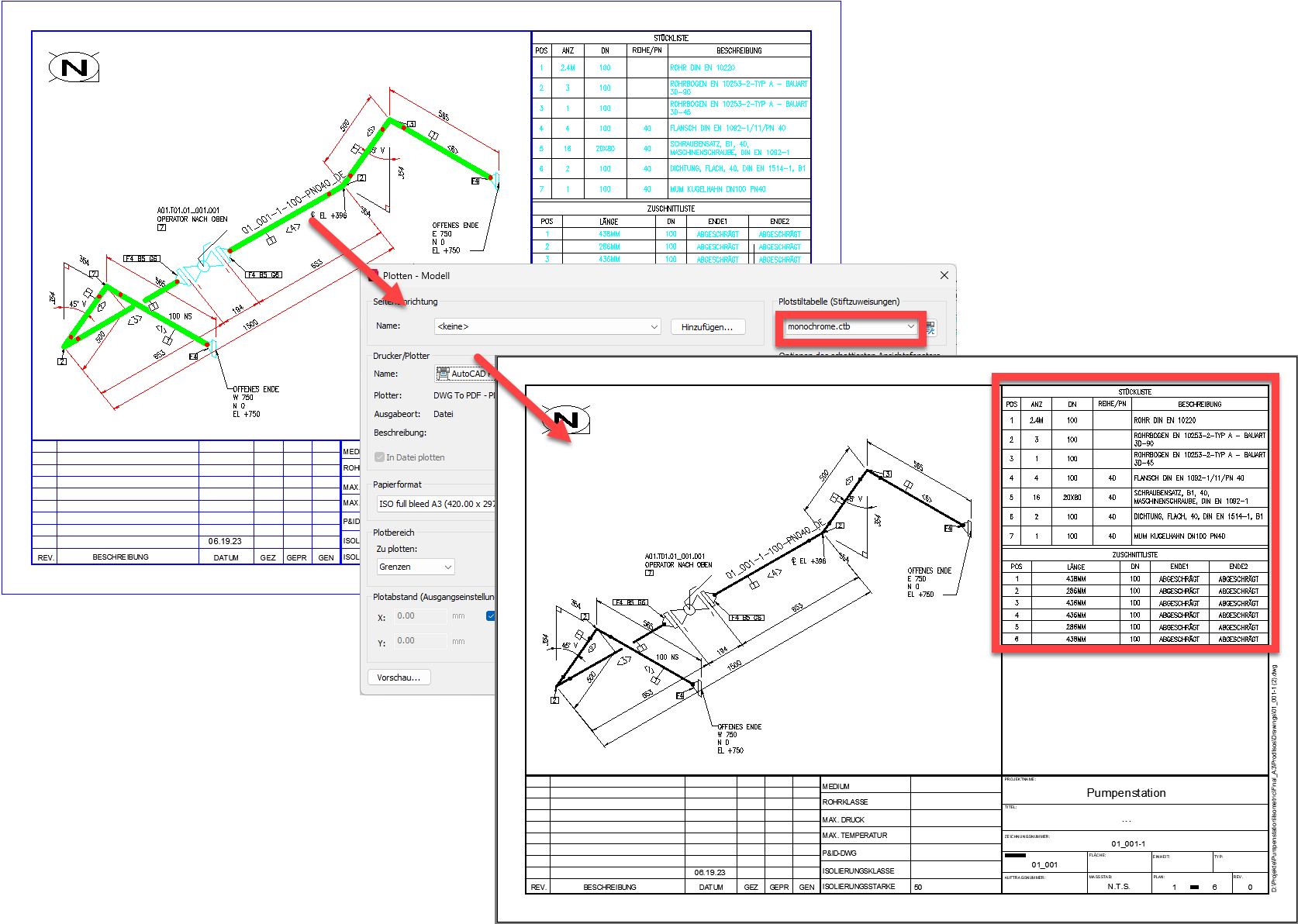

Somit wird die gesamte ISO als monochrome PDF-Datei ausgegeben.


Bei weiteren Fragen zum Thema melden Sie sich gerne bei: manfred.lampert@mum.de
